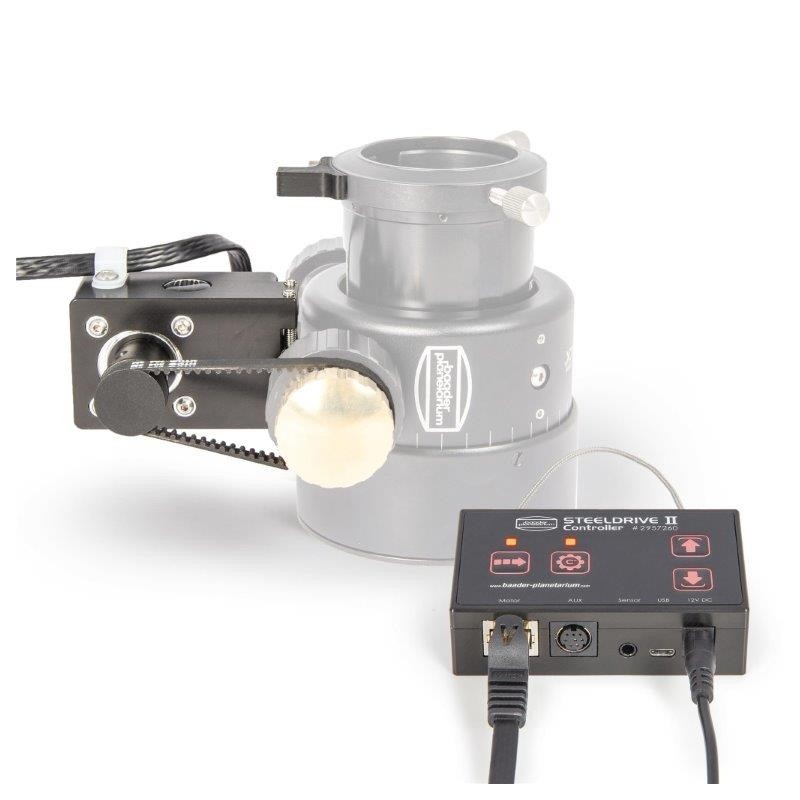

Moteur de mise au point Steeldrive II avec raquette de commande

Moteur de mise au point Baader Steeldrive II pour porte-oculaires Diamond Steeltrack ® et autres porte-oculaires

Moteur de mise au point Baader II avec contrôleur, Baader BDS Diamond Steeltrack ® et appareil photo reflex numérique Nikon utilisés sur un compagnon de voyage Baader Apo 95/560 sur une monture GM 1000 HPS de 10 microns

À la fin du développement du Baader Steeldrive II, il ne devrait pas y avoir simplement un autre focaliseur motorisé, mais une plate-forme entière qui peut être adaptée individuellement aux besoins de l'astronome amateur. Par conséquent, l'intelligence du Steeldrive n'est plus logée dans le boîtier exigu du moteur, mais dans un contrôleur qui contient également des boutons de commande.

La mise au point motorisée Steeldrive II permet la mise au point automatisée d'un télescope via un ordinateur ainsi qu'une mise au point précise et sans vibration via les boutons de la télécommande.

Il se compose d'une unité motrice qui est librement connectée à l'entraînement fin du porte-oculaire du télescope via une courroie crantée à jeu, et d'une unité de commande qui abrite l'électronique et sert également de contrôleur manuel. Jusqu'à deux sondes de température peuvent être utilisées en parallèle, une sur l'unité moteur et une sur l'unité de commande. Un capteur de température est inclus avec le Steeldrive II pour compenser automatiquement la dérive de mise au point en cas de fortes fluctuations de température.

Un contrôleur peut contrôler un moteur à la fois, mais plusieurs contrôleurs peuvent fonctionner en parallèle sur un PC à l'aide d'un logiciel.

Le nouveau moteur est conçu de telle manière que lors de l'utilisation du capteur de prise d'origine, il peut revenir à une position avec la plus grande précision - même si plusieurs kilogrammes sont déplacés sur toute la plage de réglage !

Mise au point motorisée Steeldrive II incluse

• • un bloc moteur avec courroie crantée et câble de raccordement de 3m adaptable sur tous les porte-oculaires Baader Steeltrack ® et Diamond Steeltrack ® . Il pourra être adapté à d'autres porte-oculaires tels que le FeatherTouch de Starlight Instruments à l'avenir. Les adaptateurs pour d'autres porte-oculaires que le Steeltrack® (classique et diamant) ne sont pas inclus ! Pour le FeatherTouch, vous avez besoin du jeu d'adaptateurs de moteur Steeldrive II pour FeatherTouch 3,5" OAZ (BA-2957270)
  • un support magnétique imprimé en 3D pour le capteur de référence, qui est fixé au porte-oculaire. Une bague magnétique en métal pour capteur de prise de référence (Steeldrive II) (BA-2957264) est disponible séparément pour les porte-oculaires Baader Diamond Steeltrack ®

• le contrôleur Steeldrive avec une utilisation intuitive et des boutons pour le contrôle manuel, y compris un câble USB de 3 m
• un capteur de température avec câble de 1 m, prend en charge le contrôle du chauffage du capuchon de rosée
• Alimentation 12V/1.5A, alimentation universelle pour EU, GB et USA

• Sangles velcro (attaches de câble) pour une fixation de câble anti-traction
• Logiciel SteelGO et pilote ASCOM pour contrôler plusieurs focalisateurs motorisés à partir d'un seul PC (téléchargement)

  Caractéristiques:

  • Mise au point de haute précision de charges lourdes
    Le moteur pas à pas à couple élevé est relié directement à la mise au point via une courroie crantée. Cela élimine le jeu qui serait causé par un engrenage de transmission. Le SteelDrive peut déplacer rapidement et avec précision des charges jusqu'à 8 kg. La résolution de pas est d'environ 2,5 microns.
  • Fonctionnement intuitif
    La télécommande intuitive permet de trouver rapidement la mise au point et d'enregistrer la position de mise au point. Plusieurs modes de déplacement sont utilisés pour cela :
    En mode normal , le focuser se déplace tant qu'une touche de direction est enfoncée.
    En mode jogging, une distance paramétrable à l'aide du logiciel SteelGo est parcourue à chaque frappe (par exemple 0,1 mm).
    En mode pas à pas , le plus petit incrément possible (environ 2,5 micromètres) est exécuté pour chaque frappe.
    La configuration des limites, l'enregistrement et la réinitialisation d'une position connue ainsi que la (dés)activation de la compensation de température sont également possibles avec la télécommande. Le rétroéclairage du clavier et la luminosité des LED d'état peuvent être atténués.
  • Capteur de prise d'origine sans contact
    Le bloc moteur SteelDrive est équipé d'un capteur de prise d'origine sans contact (sans usure). Le capteur est activé par un aimant qui peut être attaché à la partie mobile du porte-oculaire. Il permet d'atteindre avec précision les positions mémorisées et sert également de référence pour la butée mécanique. La livraison comprend un support simple pour l'aimant, qui est fixé au porte-oculaire. Un anneau magnétique en métal #2957264 est disponible séparément pour le porte-oculaire Baader Diamond Steeltrack ® .
    Cependant, le SteelDrive peut également être utilisé sans capteur de prise d'origine, car la position absolue est enregistrée à tout moment dans la mémoire interne non volatile. Même en cas de panne de courant, la position absolue est maintenue tant que la mise au point n'est pas déplacée à la main.
  • Compensation de température
    Deux capteurs de température numériques peuvent être utilisés simultanément. Un chacun peut être connecté au moteur et à l'unité de commande. Un capteur peut être sélectionné pour la compensation automatique de la température ou la température moyenne des deux capteurs peut être utilisée. De cette manière, la compensation peut être adaptée aux conditions locales (par exemple, mesure à l'extérieur et à l'intérieur du télescope). Le facteur de compensation de température est calculé avec le logiciel SteelGO et peut être enregistré localement dans l'unité de contrôle SteelDrive. La période de compensation et le seuil delta-T peuvent également être ajustés. La compensation de température peut également être utilisée en mode autonome (sans ordinateur connecté).
  • Sortie PWM 12V/1A (contrôlable par PID)
    Le SteelDrive a une sortie PWM 12V/1A. Cela peut être utilisé avec le câble adaptateur disponible en option pour le port AUX du contrôleur Steeldrive II vers la prise cinch pour les coussins chauffants communs (chauffage du capuchon de rosée) #2957262 jusqu'à 10W. La puissance peut être réglée dans le logiciel SteelGO ou une température cible peut être maintenue en connexion avec l'un des capteurs de température. Cela évite une entrée de chaleur inutile dans le télescope en chauffant le capuchon de rosée juste au-dessus du point de rosée. Non seulement la température des bouchons de rosée peut être régulée, mais également le contrôle de température de haute précision (+/-0,1 °C) des filtres optiques ou similaires est possible.
  • Toutes les pièces sont fabriquées en Allemagne
    Toutes les pièces mécaniques sont fraisées CNC en interne à partir d'aluminium. Les cartes électroniques ont également été entièrement développées et fabriquées en Allemagne. Seuls des composants électroniques de haute qualité sont utilisés. Les cartes de circuits électroniques sont en outre recouvertes d'un revêtement protecteur.
  • Faible consommation d'énergie
    Le courant du moteur est automatiquement réduit lorsqu'il est inactif. Le SteelDrive II consomme alors environ 0,7 watts
